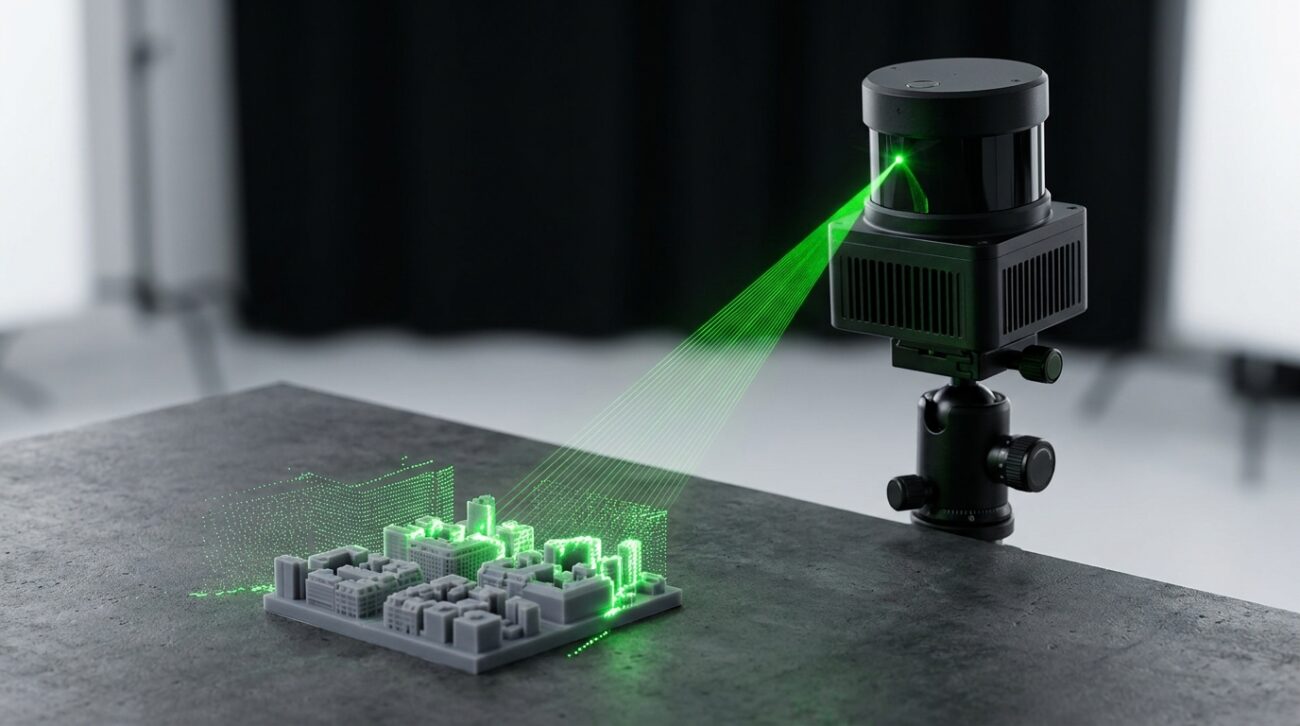

Czym jest lidar i jak maszyny „widzą” otoczenie za pomocą lasera?

LiDAR (Light Detection and Ranging) to aktywny system teledetekcji, który precyzyjnie mierzy odległość do obiektów za pomocą emitowanego światła laserowego. Technologia ta stanowi zmysł wzroku dla nowoczesnych maszyn, pozwalając na tworzenie trójwymiarowych modeli otoczenia w czasie rzeczywistym. LiDAR zrewolucjonizował sposób, w jaki pojazdy autonomiczne, roboty przemysłowe i drony analizują przestrzeń wokół siebie, co potwierdzają dane publikowane m.in. przez [Źródło 1]. Zamiast polegać na płaskich obrazach z kamer, systemy laserowe bezpośrednio rejestrują geometrię i głębię z niespotykaną dokładnością.

Zasada działania technologii LiDAR: Od fotonu do chmury punktów

Proces „widzenia” przez maszynę opiera się na fizyce propagacji fal elektromagnetycznych i precyzyjnym pomiarze czasu. Każdy system LiDAR działa według powtarzalnego, błyskawicznego cyklu. W zależności od sprzętu, proces ten zachodzi miliony razy na sekundę, generując gęstą siatkę danych przestrzennych.

Oto pięć głównych kroków, przez które przechodzi klasyczny lidar impulsowy, aby wygenerować cyfrowy obraz otoczenia:

• Emisja impulsu: Emiter sprzętowy wysyła ultrakrótkie impulsy światła laserowego, najczęściej w paśmie bliskiej podczerwieni, niewidzialnej dla ludzkiego oka.
• Odbicie: Wiązka światła napotyka przeszkodę na swojej drodze (np. pieszego, znak drogowy czy drzewo) i ulega fizycznemu odbiciu rozproszeniowemu.
• Detekcja: Powracające z otoczenia fotony są wyłapywane przez wysoko czuły odbiornik, nazywany fotodetektorem.
• Obliczenie czasu (ToF – Time of Flight): System kalkuluje czas między wysłaniem a powrotem impulsu świetlnego. Ponieważ światło porusza się z prędkością około 300 000 km/s, czas ten jednoznacznie określa odległość od przeszkody.
• Generowanie chmury punktów (Point Cloud): Rejestracja tysięcy takich pomiarów na sekundę pozwala na zbudowanie kompletnej, trójwymiarowej mapy otoczenia z dokładnymi współrzędnymi X, Y i Z.

Fizyka światła: Jakie długości fal kształtują rynkowe standardy?

Wybór długości fali lasera determinuje kluczowe parametry operacyjne czujnika, od jego zasięgu, po koszty produkcji. Nie każdy lidar świeci w ten sam sposób. Jak wskazują analizy opublikowane przez [Źródło 2], inżynierowie muszą iść na kompromisy pomiędzy bezpieczeństwem dla wzroku a podatnością na zakłócenia atmosferyczne.

W zaawansowanych systemach komercyjnych dominuje dziś kilka konkretnych pasm światła laserowego. Ich charakterystykę najlepiej obrazuje poniższe zestawienie:

Kwestia bezpieczeństwa wzroku to fundament projektowania urządzeń tego typu. Czujniki pracujące w otoczeniu ludzi bezwzględnie muszą spełniać rygorystyczne normy Klasy 1 bezpieczeństwa lasera, co szczegółowo regulują standardy opisane na portalu [Źródło 3]. Oznacza to brak ryzyka termicznego uszkodzenia tkanek oka nawet podczas długotrwałej ekspozycji bezpośrednio na wiązkę z emitera.

Czego nie dowiesz się ze zwykłych poradników: Zaawansowane encje sprzętowe

LiDAR nie ogranicza się wyłącznie do obrotowych głowic montowanych na dachach aut testowych. W mojej codziennej audytorskiej i inżynierskiej praktyce zauważyłam, że najczęstszym błędem jest spłycanie tej technologii wyłącznie do zasady ToF (Time of Flight). Tymczasem na rynku trwa rewolucja sprzętowa, o której rzadko pisze się w prasie ogólnopolskiej.

Trzy rewolucyjne koncepcje całkowicie odmieniają dziś możliwości mapowania przestrzeni:

• FMCW (Frequency-Modulated Continuous-Wave): To technologiczny przełom eliminujący wiele wad klasycznych lidarów impulsowych. Zamiast paczek światła, laser emituje tu falę ciągłą ze stale modulowaną częstotliwością. Dzięki wykorzystaniu zjawiska Dopplera, FMCW podaje na wyjściu nie tylko precyzyjną odległość, ale i wektor prędkości każdego mijanego obiektu w tym samym czasie. Całkowicie wyklucza to zakłócenia słoneczne [Źródło 4].
• OPA (Optical Phased Array): Prawdziwy sprzęt typu Solid-State (półprzewodnikowy). Sterowanie wiązką światła dokonuje się poprzez mikroprzesunięcia fazowe fali świetlnej na zintegrowanym chipie fotonicznym. System nie posiada absolutnie żadnych ruchomych części mechanicznych, co wydłuża bezawaryjną żywotność urządzenia z zaledwie kilku do ponad 100 000 godzin.
• SPAD (Single-Photon Avalanche Diode): Ekstremalnie wrażliwe diody lawinowe. Konstrukcje te potrafią detektować pojedyncze powracające fotony, co stanowi fizyczne maksimum czułości detektora. W połączeniu z techniką Flash LiDAR (gdzie jeden szeroki błysk lasera oświetla cały kadr, jak w smartfonie), sensory te potrafią natychmiast wychwycić topografię bez konieczności skanowania linia po linii.

„Przejście z głowic wirujących na struktury półprzewodnikowe, jak MEMS czy OPA, to najważniejszy kamień milowy na drodze do masowej adaptacji autonomii. Redukcja części mechanicznych nie tylko obniża koszty produkcji do poziomu konsumenckiego, ale wielokrotnie zwiększa stabilność na wibracje drogowe, co jest kluczowe z punktu widzenia certyfikacji bezpieczeństwa.”

Zasięg, dokładność i rynek – konkretne liczby, które mówią same za siebie

Skuteczność najnowszych lidarów na rynku można podsumować przez pryzmat gigantycznych wolumenów przetwarzanych danych. Przeciętny, nowoczesny skaner samochodowy, np. popularne urządzenia firmy Ouster, w ciągu zaledwie 18 sekund rejestruje i generuje niesamowitą chmurę przestrzenną liczącą 23 miliony punktów pomiarowych. Dokładność takich czujników w warunkach polowych wynosi często od ±1 cm do ±3 cm.

Fizyczne zastosowanie lotniczego skaningu laserowego (ALS) w państwowej kartografii i geodezji to nieustanny rozwój cyfrowych bliźniaków infrastruktury. Potwierdza to działalność prowadzona przez Główny Urząd Geodezji i Kartografii za pośrednictwem serwisu [Źródło 5]. Z drugiej strony, wydziały naukowe również intensywnie korzystają z technologii LiDAR rozproszeniowego do analizy atmosfery, na co wskazuje chociażby Pracownia Lidarowa UW pracująca na kilku różnych częstotliwościach równolegle [Źródło 6].

Gigantyczny potencjał finansowy i rynkowy na horyzoncie 2034 roku

Technologia ta ewoluuje w niespotykanym tempie z uwagi na potężne pompowanie kapitału. Globalny rynek LiDAR w 2025 roku wyceniony został na około 3,0 mld USD, a prognozy zaufanych instytucji badawczych wskazują, że ten marsz w górę dopiero się zaczyna.

Jak wynik z niezależnych raportów finansowych przytaczanych przez [Źródło 7] oraz [Źródło 8]:

• Przewidywania na rok 2026 stabilizują globalny dochód rynkowy na poziomie 3,4 – 3,5 mld USD.
• Długoterminowa projekcja do roku 2033–2034 określa sufit dla technologii w przedziale od 9,0 mld USD do nawet 12,77 mld USD.
• Oczekiwany wskaźnik CAGR (Skumulowany Roczny Wskaźnik Wzrostu) utrzymywać się będzie na bardzo optymistycznym poziomie od 14,8% do 20,3%.
• Prym wiedzie region Azji i Pacyfiku z gigantycznym udziałem w rynku sięgającym 38,8%, napędzanym przez bezprecedensowe nakłady Chin na segment w pełni zrobotyzowanej mobilności miejskiej.

Wszystko sprowadza się do jednego wniosku: światło laserowe w systemach teledetekcyjnych trwale zdefiniuje przyszłość robotyki, nawigacji i analizy przestrzennej. Niezależnie od tego, czy mówimy o autonomicznych pociągach, kosmicznych łazikach, czy miniaturowych skanerach MEMS wewnątrz naszych telefonów – LiDAR stanowi ewolucyjny skok dla percepcji maszyn.

Bibliografia i źródła

• [Źródło 1] Wolna Encyklopedia – Definicja LiDAR (wikipedia.org)
• [Źródło 2] Portal inżynieryjny, analiza komponentów fotonicznych (elektronikab2b.pl)
• [Źródło 3] Centralny Instytut Ochrony Pracy – Normy bezpieczeństwa laserów (ciop.pl)
• [Źródło 4] Baza wiedzy o systemach teledetekcyjnych (lidary.pl)
• [Źródło 5] Główny Urząd Geodezji i Kartografii – Dane przestrzenne (geoportal.gov.pl)
• [Źródło 6] Wydział Fizyki UW – Pracownia Lidarowa (fuw.edu.pl)
• [Źródło 7] Raport rynkowy branży technologicznej (grandviewresearch.com)
• [Źródło 8] Analiza wzrostu rynku i prognozy biznesowe (fortunebusinessinsights.com)
